教学目标
1、制作一只迎接新年的小鸡展翅 2、理解曲柄、滑块和连杆的应用，
+1
4
人觉得很赞
引入

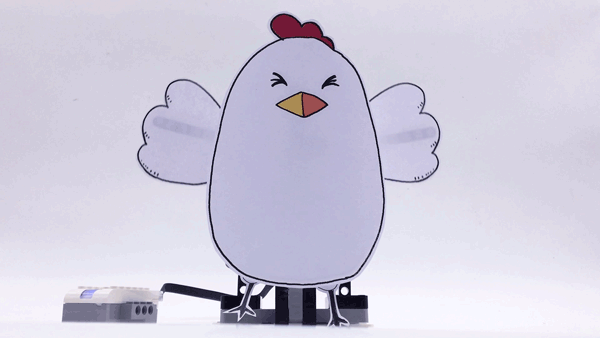

2017年到了，你立了怎样更高的目标呢？今天，DM Lab带大家制作一只振翅飞翔的小鸡，祝大家鸡年飞得更高！
材料准备

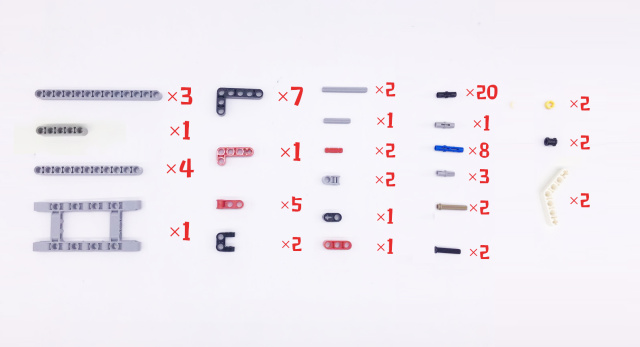

乐高拼插件：

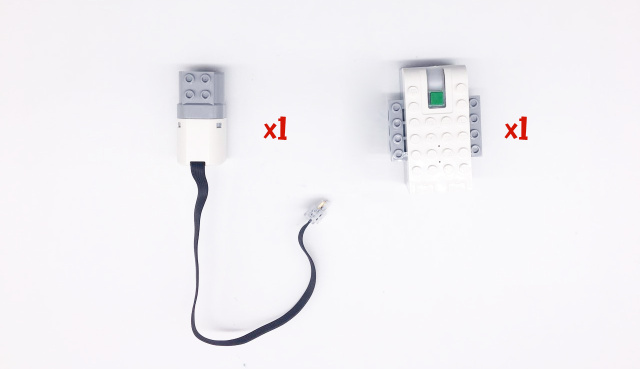

乐高WeDo电机：
其他工具材料：A4纸、马克笔、剪刀、双面胶。
搭建乐高

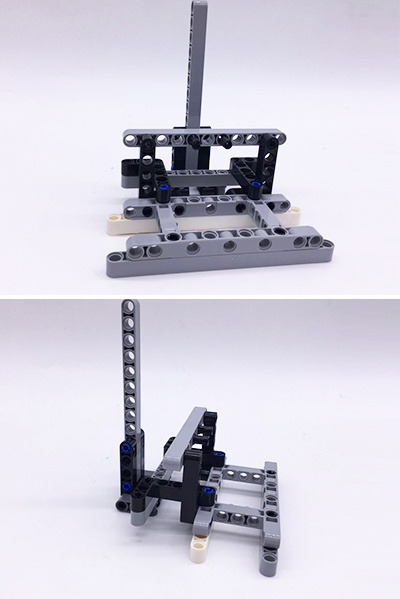

搭建支架：
搭建滑块：

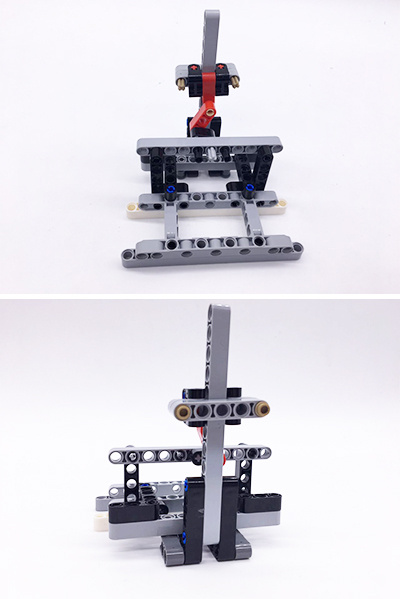

安装滑块：

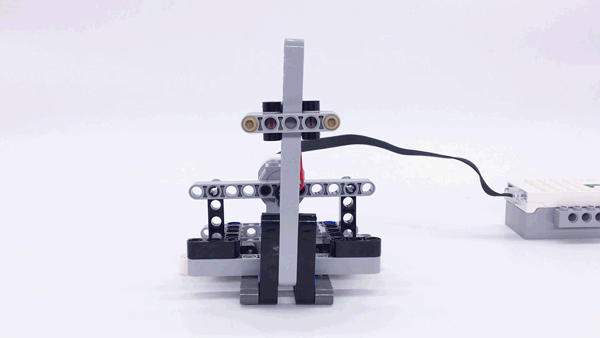

检验滑块的运动：
增加“翅膀”结构和“身体”支撑：

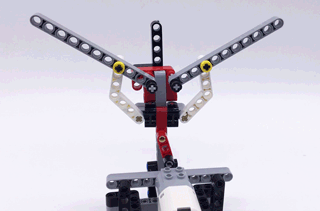

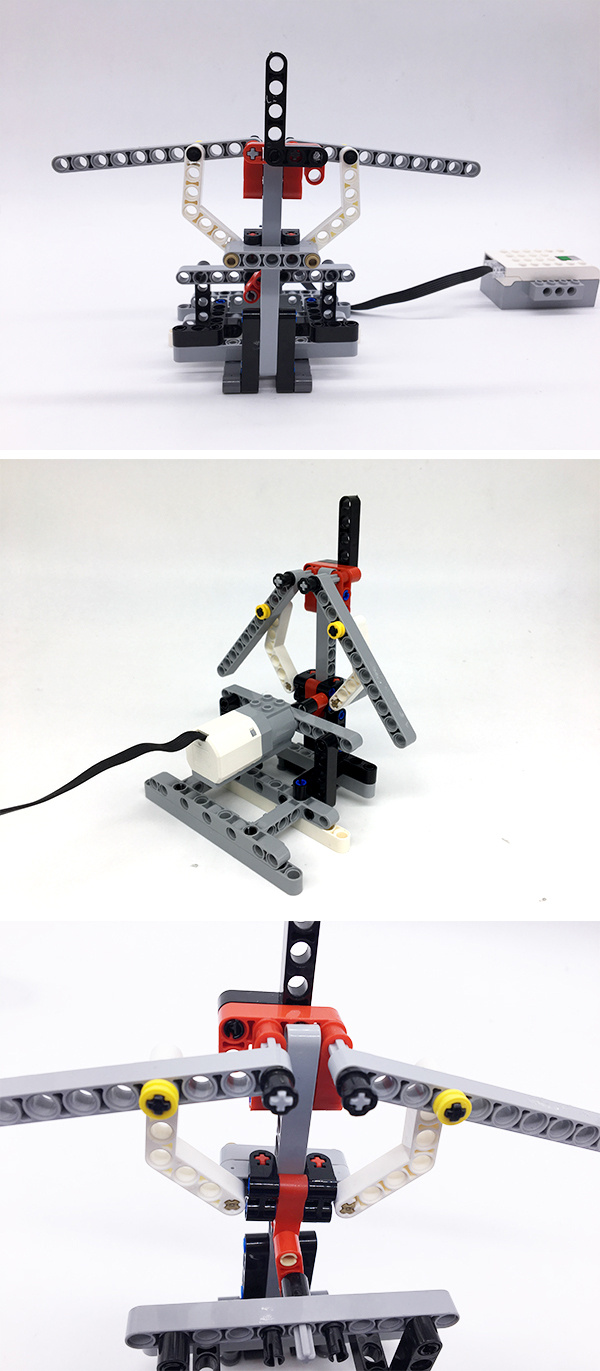

“振翅”结构完成：
完成组装
用双面胶将小鸡的身体和翅膀粘在乐高上。
觉得好像还缺点什么？给小鸡画两条腿粘在小鸡的身体背面吧！
小鸡翅膀是如何上下“扑腾”的？

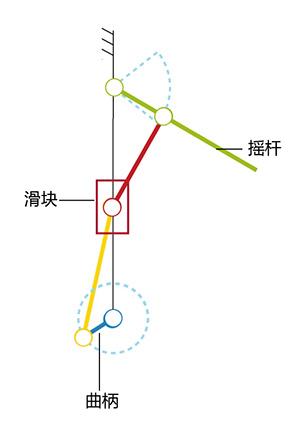

小鸡扑腾翅膀的运动结构由“曲柄”、“滑块”和“摇杆”组成。
曲柄为主动件作等速转动，带动滑块作往复直线运动，滑块再带动摇杆作往复摆动。因此，叫做“曲柄滑块摇杆”机构。
曲柄滑块摇杆机构是复合机构，它可以分为第一级“曲柄滑块”和第二级“滑块摇杆”机构，滑块在其中的作用是把第一级机构和第二级机构关联起来。
1、曲柄滑块机构。电机使曲柄等速旋转通过连杆带动滑块形成直线往复运动。

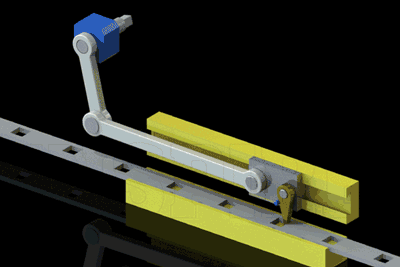

工业生产中的自动送料机就是通过曲柄滑块机构实现等距传输物料
2、滑块摇杆机构。滑块的直线往复运动带动摇杆，实现摇杆的往返摆动。
例如，在生活中伞的开合就是通过滑块摇杆机构完成的。

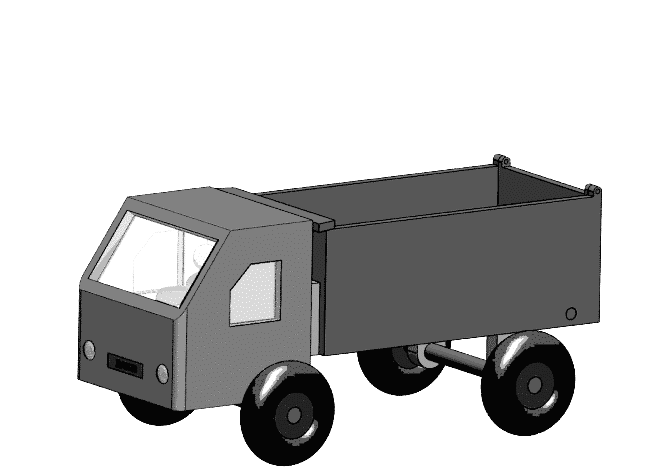

自卸卡车车厢升起卸货时也运用的曲柄滑块机构原理。油缸为带有铰接结构的滑块，用压力油推动活塞使车厢翻转，完成自动卸货工作。

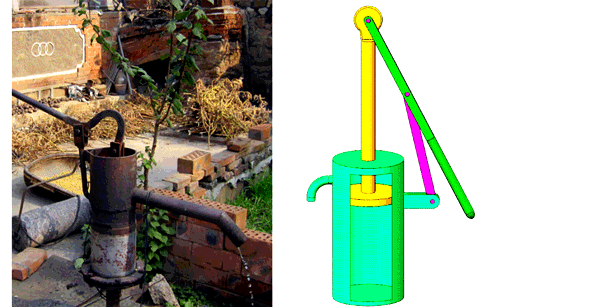

过去农村常见的手摇抽水机运用的也是滑块摇杆机构，但是运动方向是反向的。通过人手摇摇杆，带动滑块（活塞）上下运动。活塞的上下运动配合阀门的启闭不断地将水源中的水抽上来，并从出水管流出。
原来，振翅高飞的小鸡是通过两个机构组合才实现的！
