寒假已经结束了,你是否还沉浸在假期的各种吃喝玩乐上无法自拔呢?还在想着假期去游乐场的欢乐之中呢,少女心满满的玩着旋转木马呢?喂,醒醒,上课呢!今天的乐高玩机械,我们就来做一个旋转木马,并且认识一个新的机构:锥齿轮传动机构。满足一下你还没有收回的假期心情吧。
寒假已经结束了,你是否还沉浸在假期的各种吃喝玩乐上无法自拔呢?还在想着假期去游乐场的欢乐之中呢,少女心满满的玩着旋转木马呢?
喂,醒醒,上课呢!
今天的乐高玩机械,我们就来做一个旋转木马,并且认识一个新的机构:锥齿轮传动机构。满足一下你还没有收回的假期心情吧。
我们先从两匹马的结构开始做起,同样的方法还可以拓展到三匹马和四匹马。
我们先看看旋转木马的三个组成结构:曲柄滑块锥齿轮传动滑块固定认识了这三个部分之后,看看旋转木马需要用到哪些零件吧:

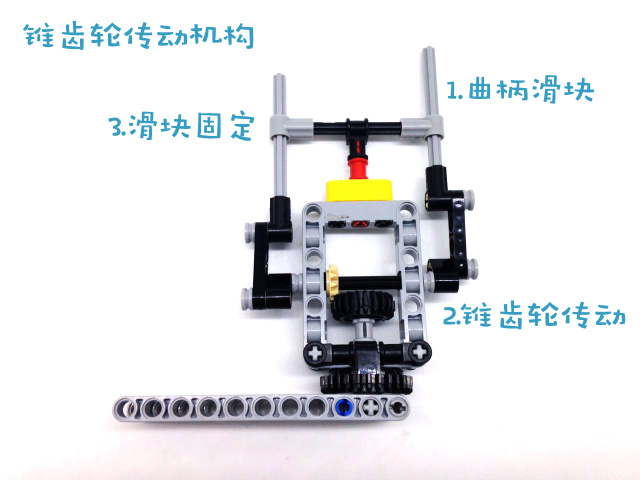

我们先看看旋转木马的三个组成结构:

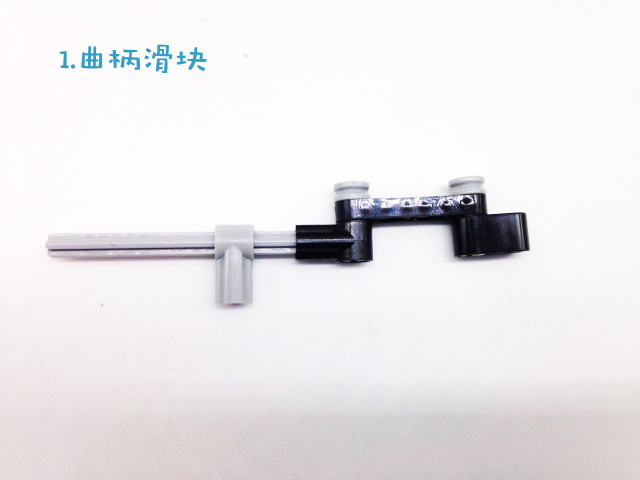

曲柄滑块

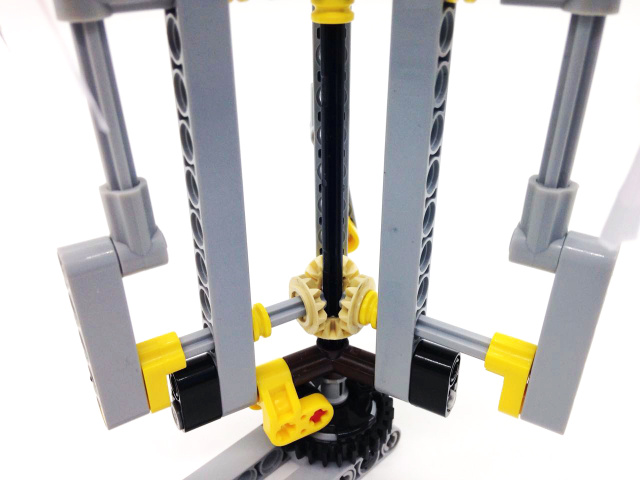

锥齿轮传动

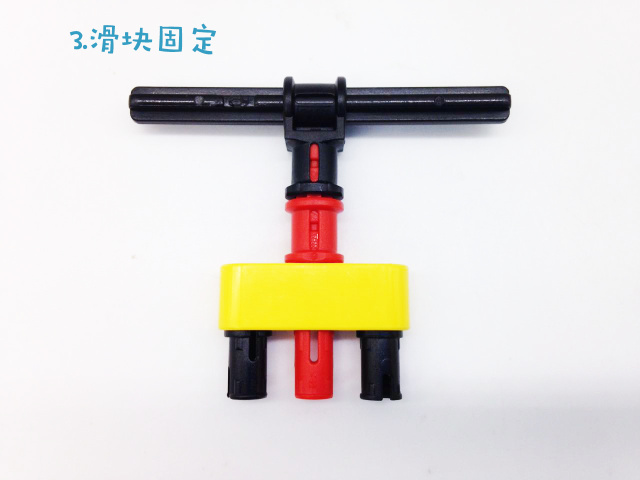

滑块固定

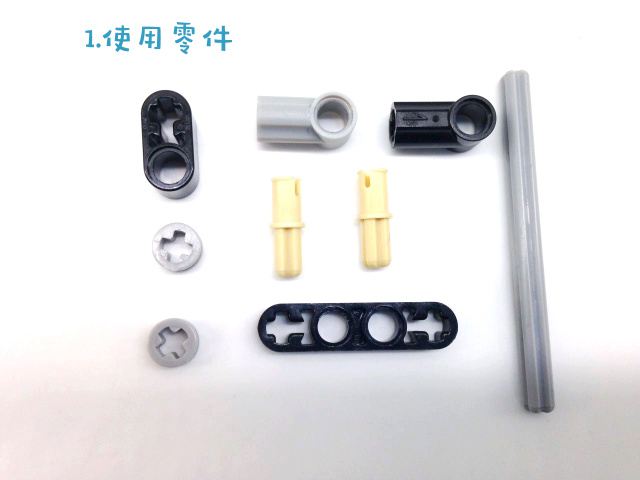

认识了这三个部分之后,看看旋转木马需要用到哪些零件吧:
然后我们就开始组装旋转木马了:
各部分组装
打印木马和花边图片,并将各部分剪下来粘贴在乐高零件上。

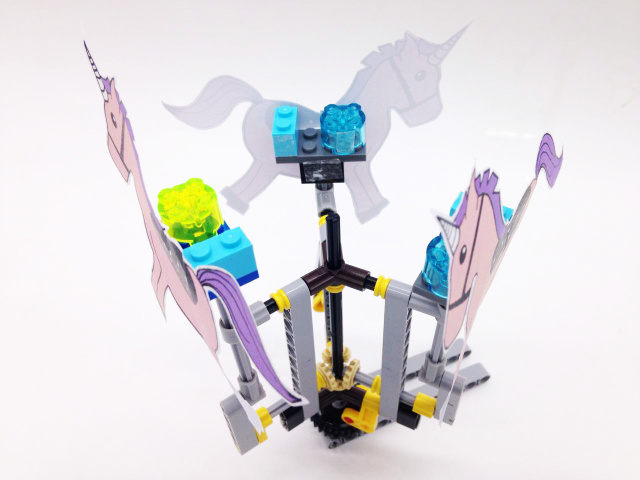

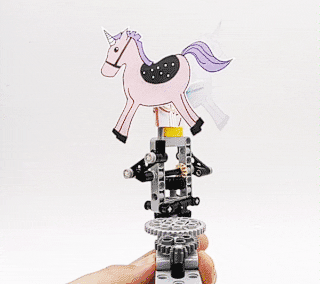

装饰完后我们的旋转小木马就做好了!
旋转木马.pdf
直接下载

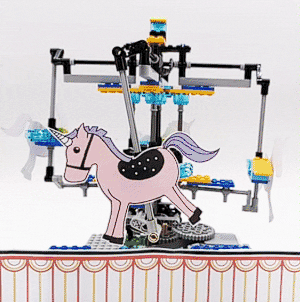

旋转木马的机构很简单。主要通过锥齿轮传动机构和曲柄滑块机构原理来实现“旋转并上下跳跃”的动作。
运用这一机构我们还可以开动想象力去制作三只马的。我们还试了试四只马的,支撑结构更加复杂,装饰件也多了不少。开动你的脑筋还能做出更逼着的旋转木马!
运用这一机构我们还可以开动想象力去制作三只马的。

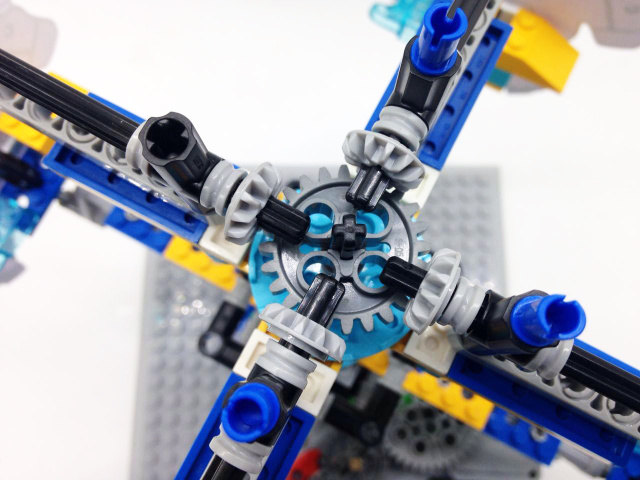

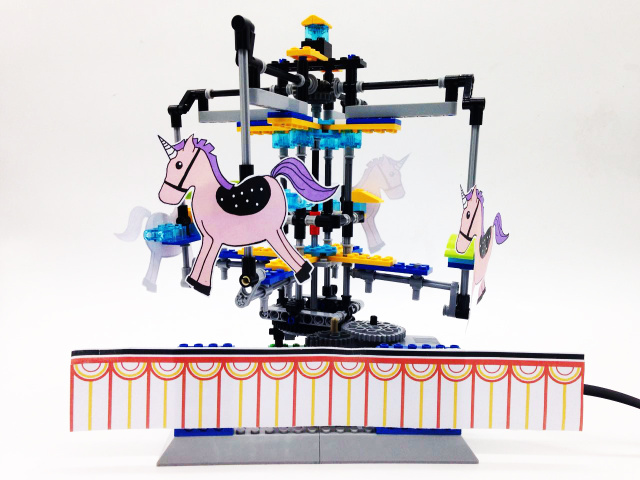

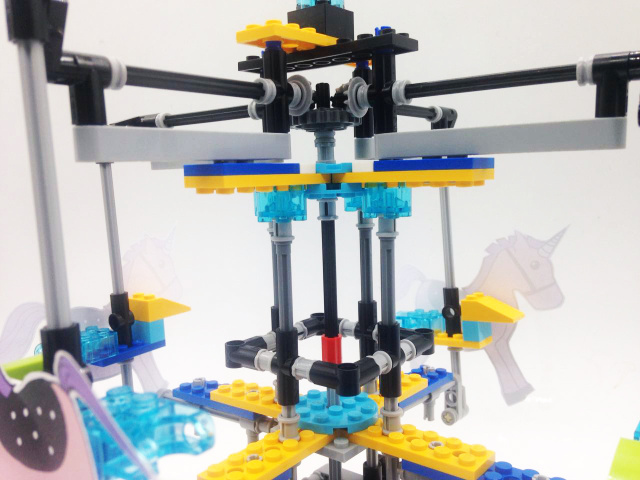

我们还试了试四只马的,支撑结构更加复杂,装饰件也多了不少。
开动你的脑筋还能做出更逼着的旋转木马!
锥齿轮传动机构是由一对锥齿轮组成的相交轴间的齿轮传动。锥齿轮传动机构用来实现两相交轴之间的传动,两轴交角称为轴角,其值可根据传动需要确定,一般多采用90°。

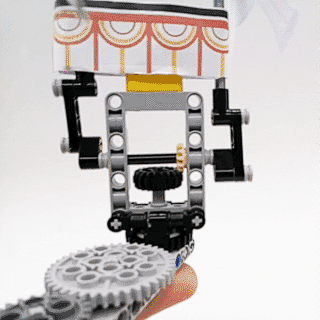

本案例就是通过锥齿轮传动,将电机在水平方向的旋转运动传递给竖直方向的曲柄,通过滑杆实现上下运动。原来,简单的机械原理加上脑洞,就能做出这么炫酷好玩的东西!怎么样?想不想跟我们一起边玩边学,用乐高制作好玩又有趣的装置呢?快来“学堂社区”分享自己的作品吧~
本案例就是通过锥齿轮传动,将电机在水平方向的旋转运动传递给竖直方向的曲柄,通过滑杆实现上下运动。
原来,简单的机械原理加上脑洞,就能做出这么炫酷好玩的东西!
怎么样?想不想跟我们一起边玩边学,用乐高制作好玩又有趣的装置呢?快来“学堂社区”分享自己的作品吧~
