教学目标
1. 跟着DM Lab一起用乐高做一个垃圾桶。2. 了解它背后的机械结构。
+1
7
人觉得很赞
引入

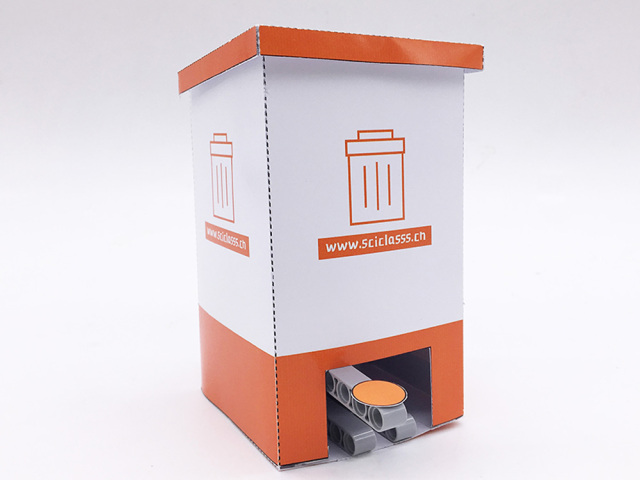

今天我们要和你分享的是脚踏式垃圾桶的机械结构。

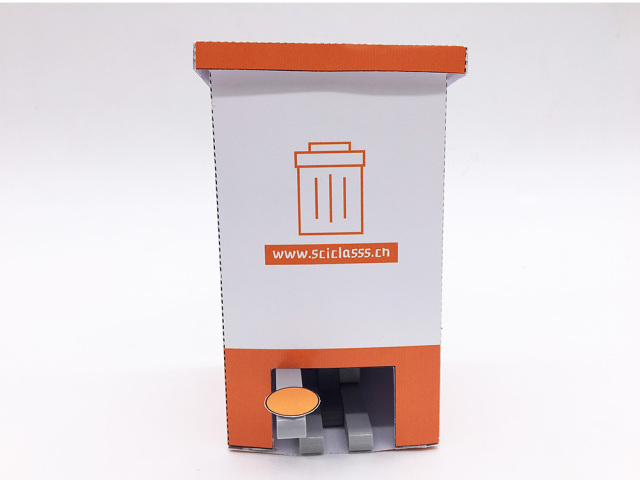

我们每天都需要把垃圾丢进垃圾桶里，让我们看看丢垃圾的流程：踩下踏板，垃圾桶自动打开，把垃圾丢进去，松开脚，垃圾桶自动关上。这个过程仅仅只有几秒钟，你是否思考过为什么踩下踏板，盖子就会自动打开，它背后是怎么样的机械原理？ 跟着DM Lab一起用乐高做一个垃圾桶，了解它背后的机械结构吧
材料准备

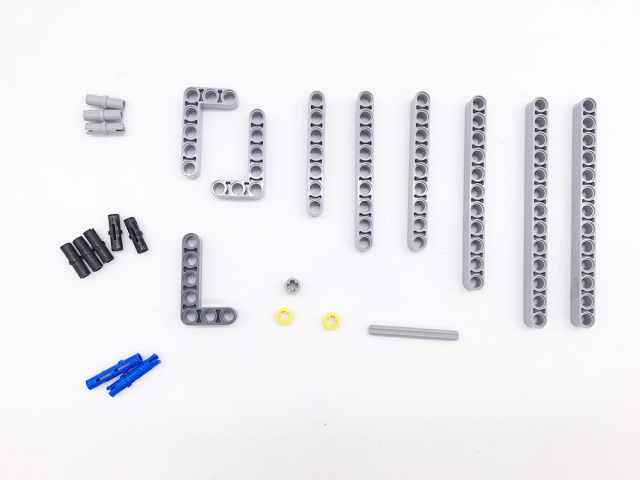

乐高零件

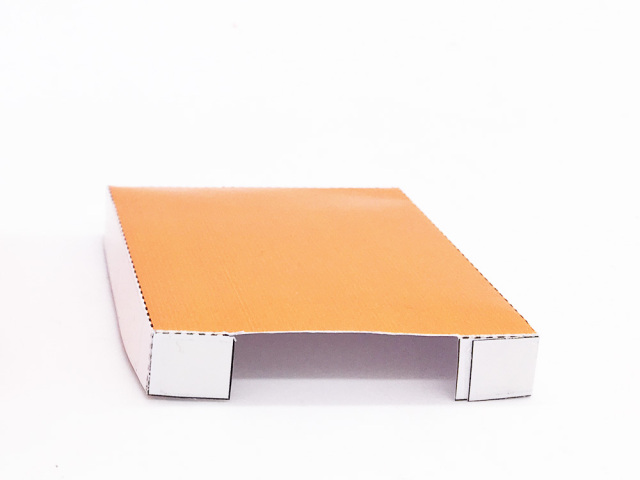

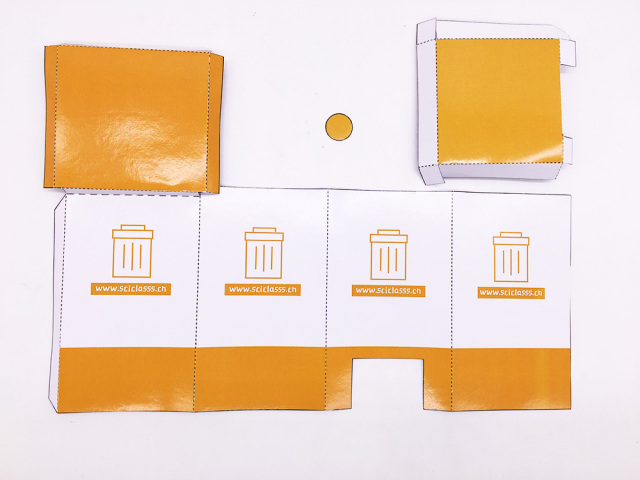

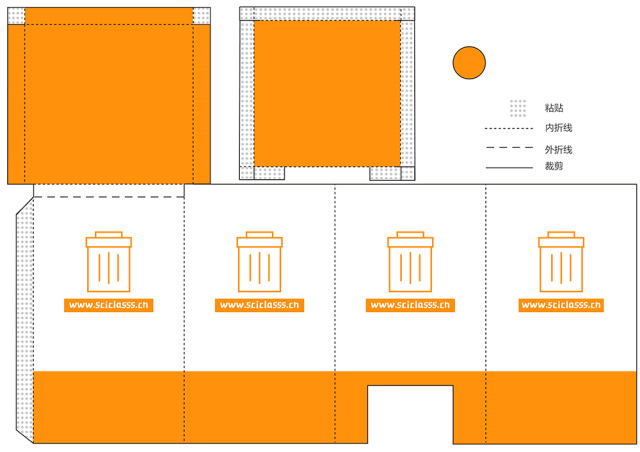

其他工具材料： A4纸（稍厚）、剪刀、双面胶。

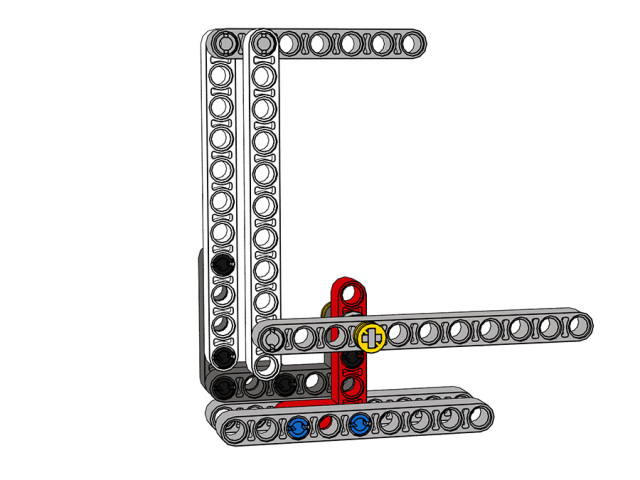

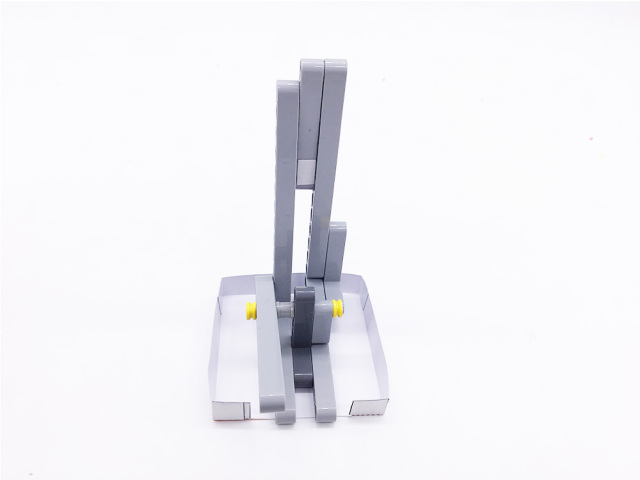

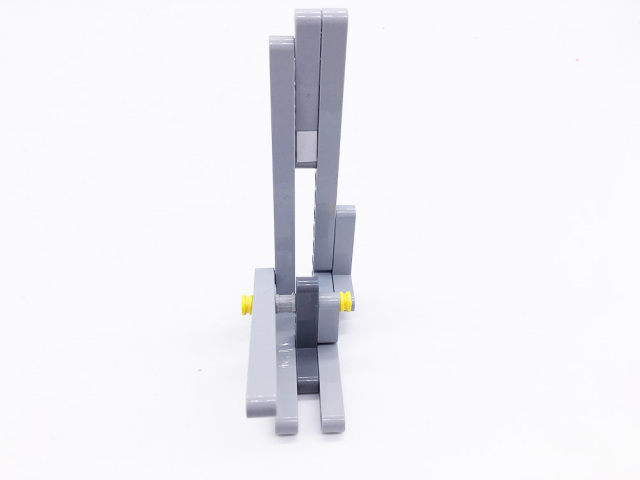

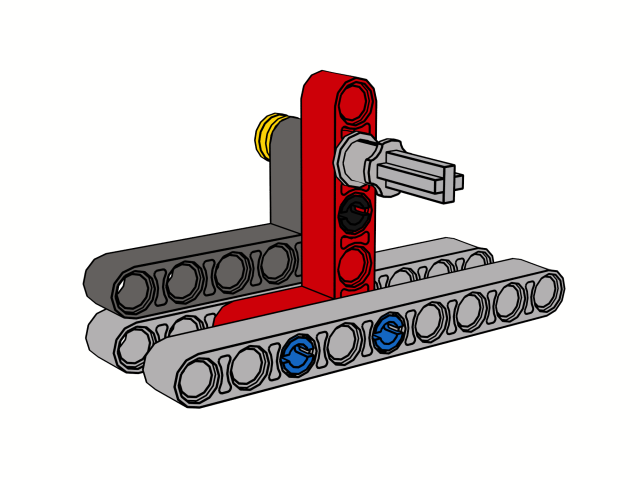

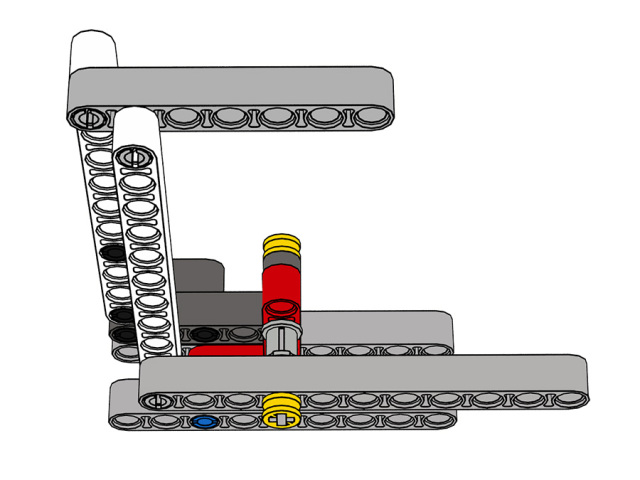

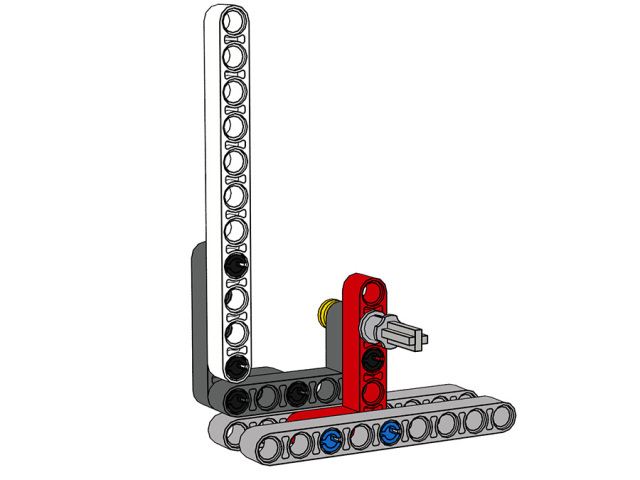

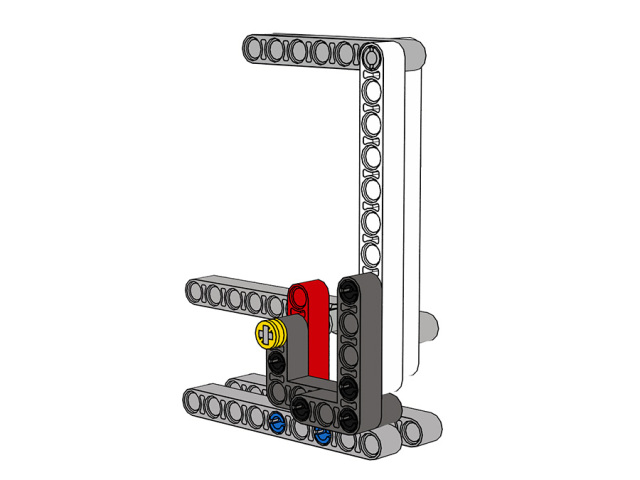

搭建乐高结构

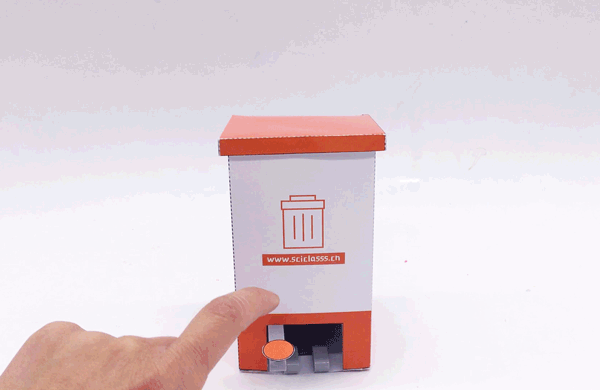

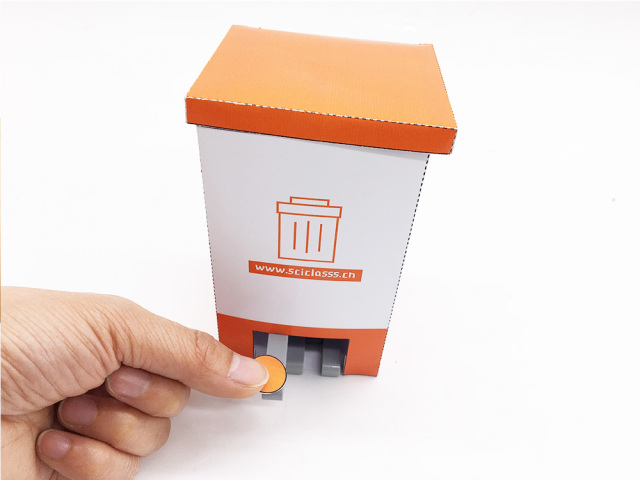

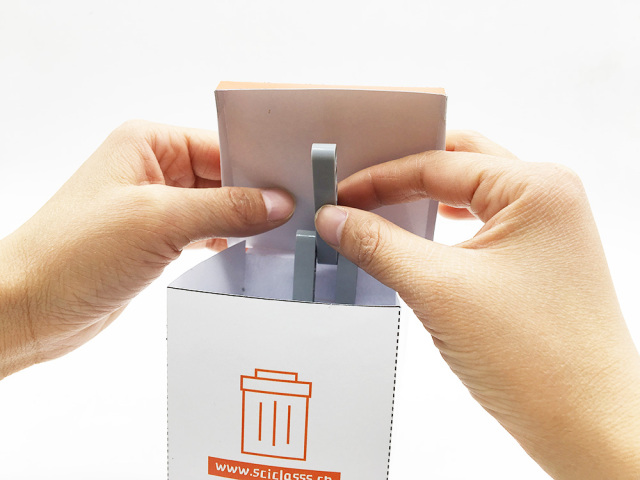

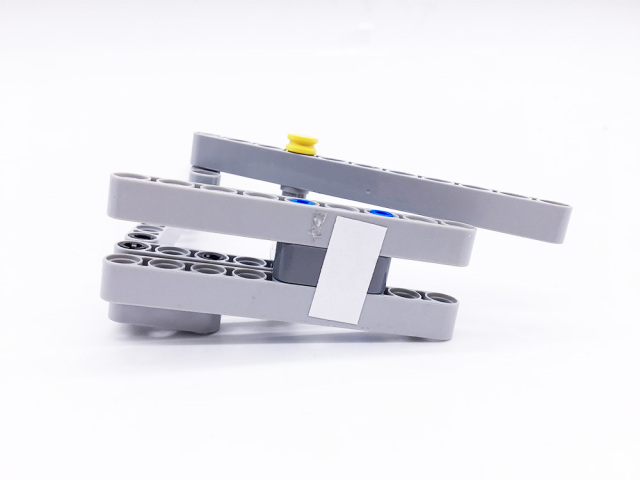

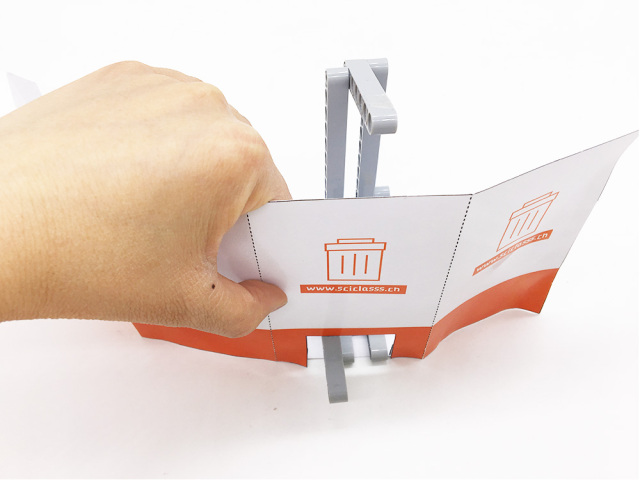

试一试“脚踏盖启”的结构。
双摇杆机构
大家可能都知道脚踏式垃圾桶运用的是杠杆的原理，而且是由上面和下面两个杠杆组成，下面是省力杠杆，上面是费力杠杆，那它还有别的秘密吗？
我们之前在“一路猴走”中提到过，“只能在一定角度（小于180°）内摆动的连架杆”叫“摇杆”。
仔细观察一下绕着固定点旋转的上下两个杠杆，它们的运动轨迹是怎样的呢？
诶，没错，都小于180°，所以它们都是“摇杆”。
在机构的命名中，两个连架杆都为“摇杆”的机构就叫“双摇杆机构”。
在现实生活中双摇杆机构的典型应用实例有鹤式起重机、摇头风扇等。
想知道摇头风扇是怎么运用双摇杆机构的吗？
赶快关注我们，我们会在日后的文章中分享给大家哦！
