乐高玩机械 |高楼升降电梯 v.s. 曳引系统
教学目标
1、跟着“乐高玩机械”一起来做一个高楼升降电梯。2、理解并运用曳引系统。
引入
乐高玩机械，每周一起玩乐高，学习机械结构。
电梯就像生活赠与的神奇礼盒，在打开电梯门之前，你不会知道盒子里装的是怎么样的人；当你走进电梯的时候，你将会成为了怎么样的人的礼物。

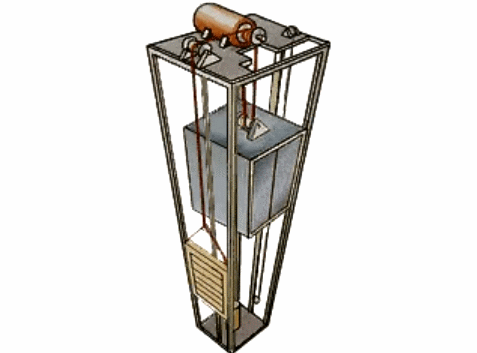

有时候，这个礼盒是透明的，你可以在盒子的侧面看到像砖块一样的对重，就像这样：
它是怎样驱动电梯运作的呢？跟着科技学堂用乐高做一个电梯，一起来学习电梯的工作原理吧。
材料准备

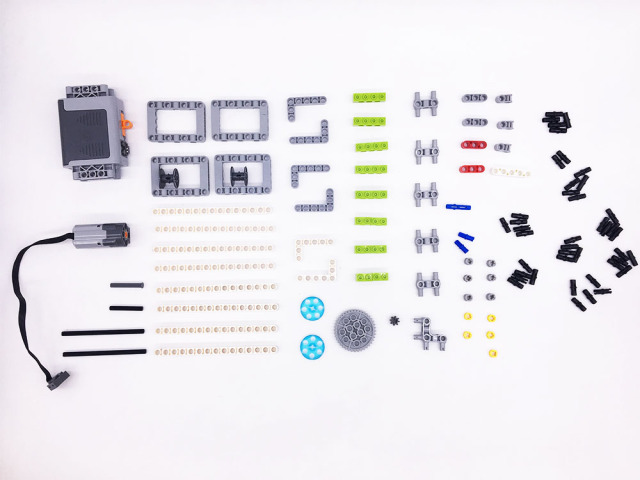

乐高零件：

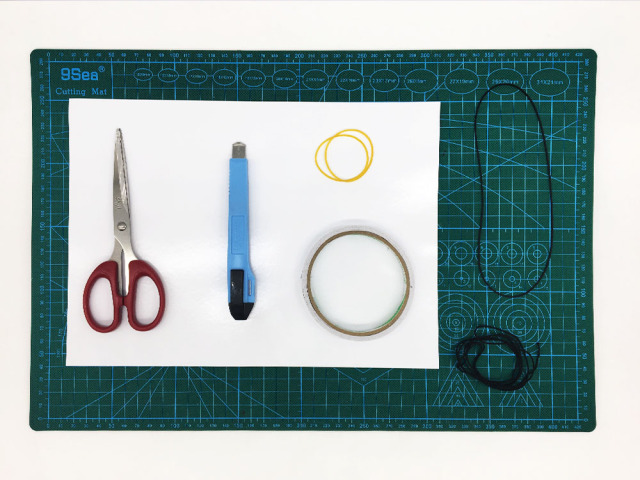

其他工具材料：
A4纸1张（稍厚）、剪刀、美工刀、切割垫、双面胶、橡皮筋3圈（2短1长）、约40cm长绳1根。
搭建乐高结构

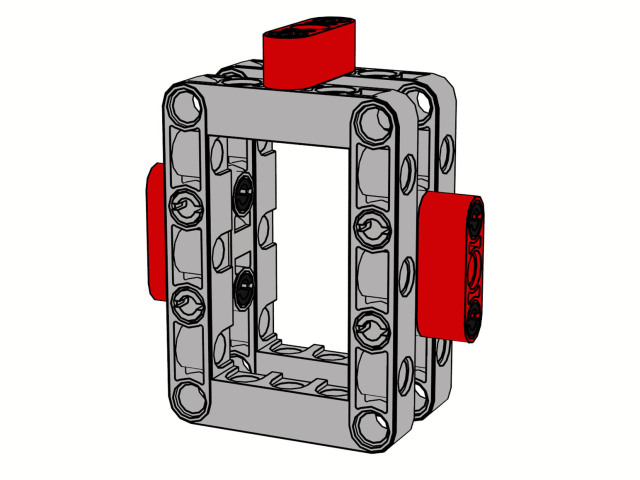

1、搭建“轿厢”。

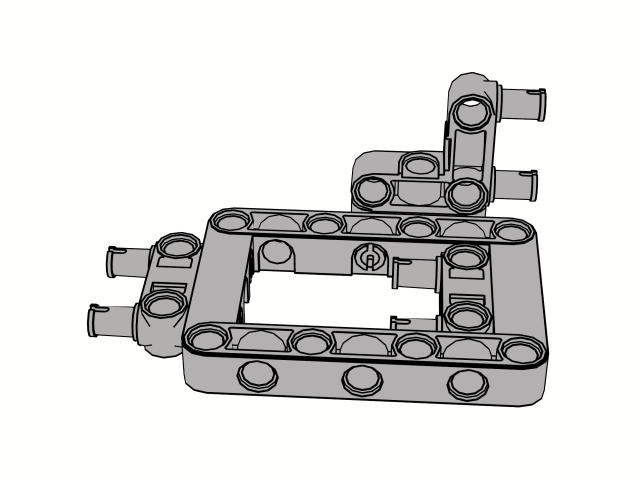

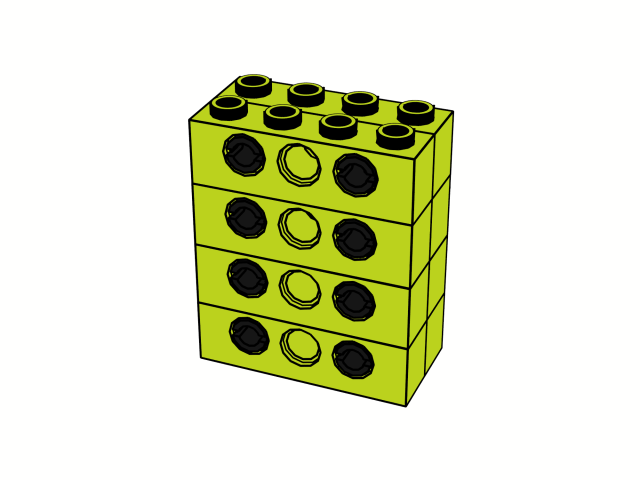

2、搭建“对重”

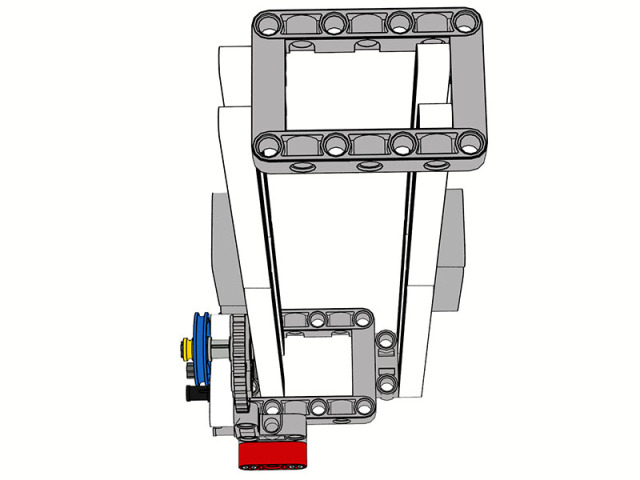

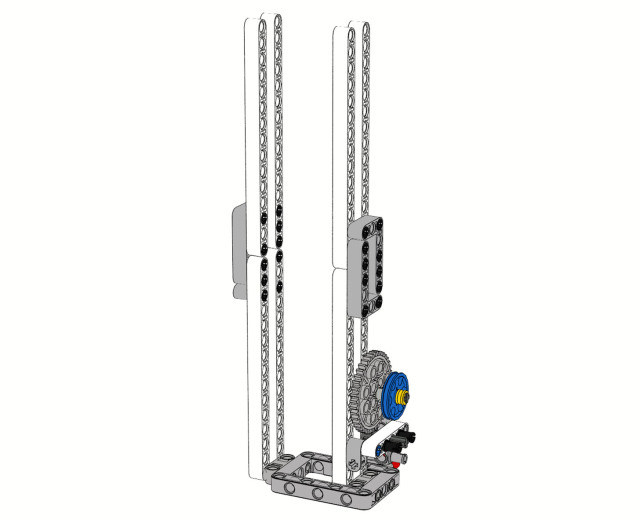

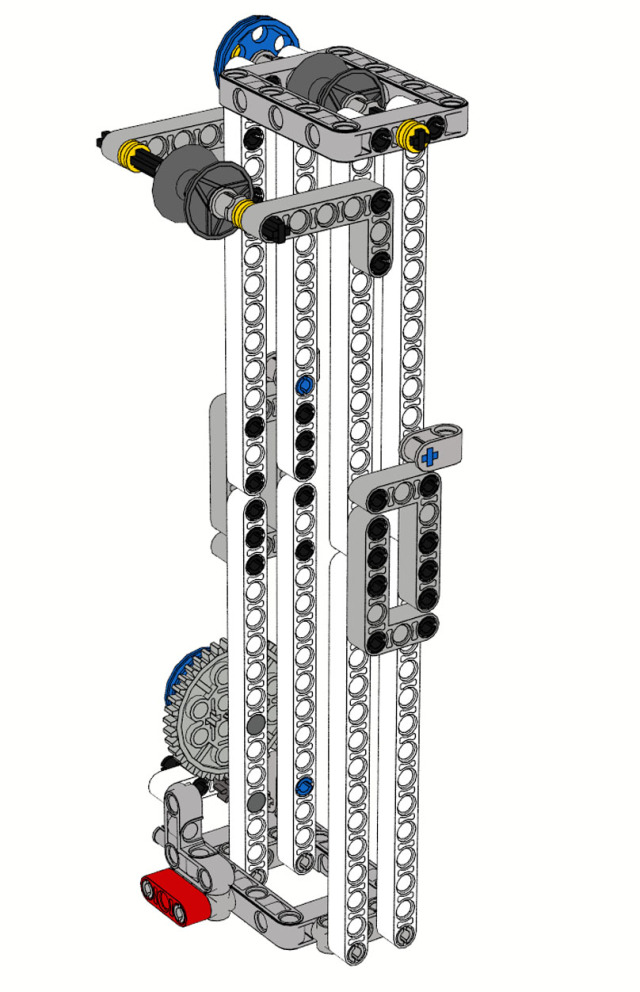

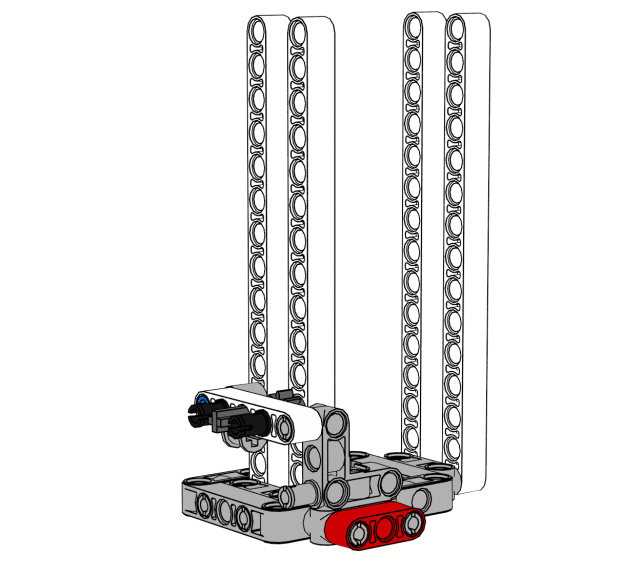

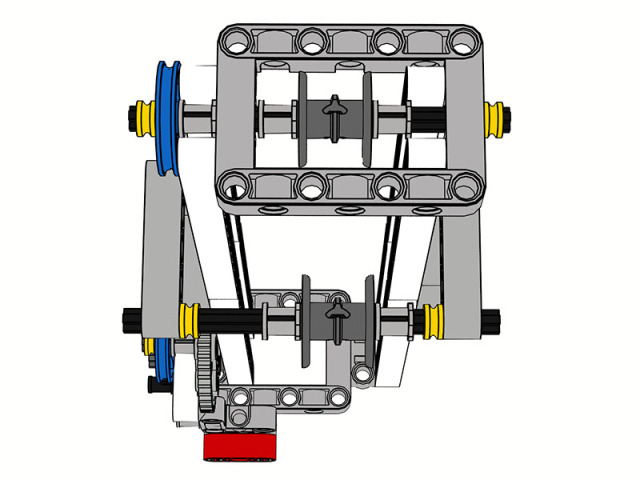

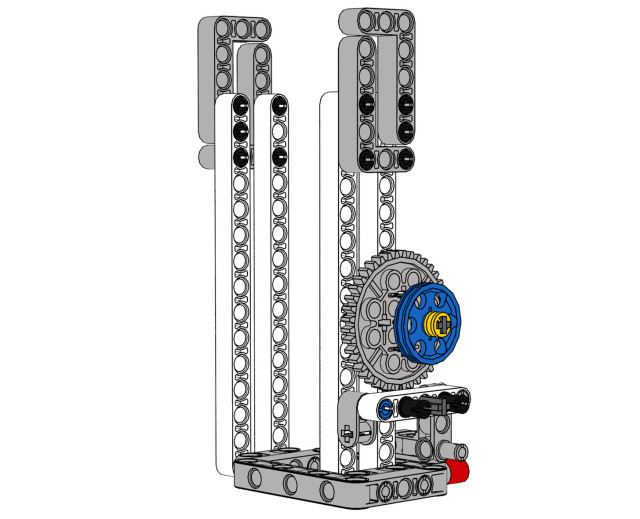

3、搭建电梯主体和曳引系统。

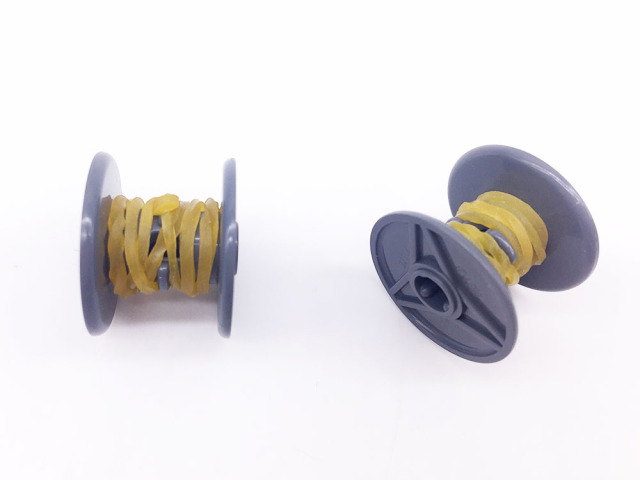

4、将两个卷线筒取下并缠上橡皮筋，以增大绳与轮之间的摩擦。

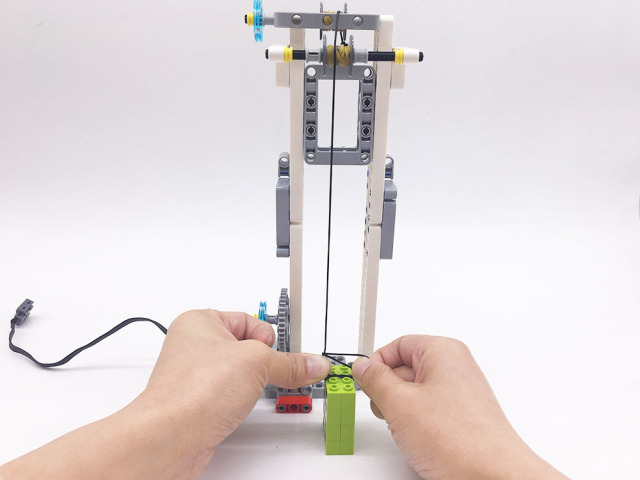

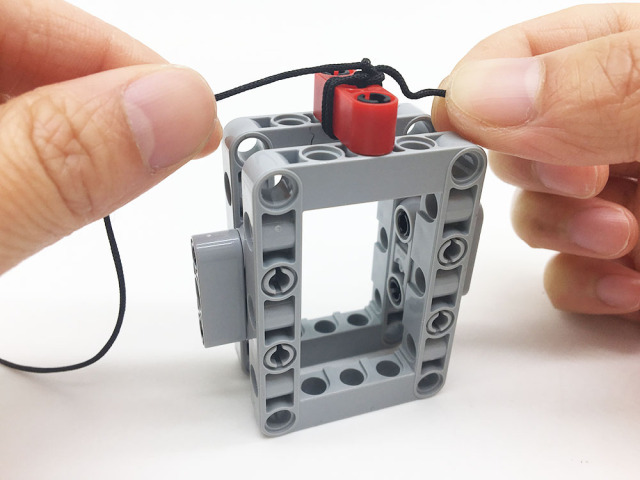

5、将长绳的一端与轿厢相连。
长绳穿过中间的乐高件，系紧。
6、将长绳依次“搭”在两个线轮上。
试试看轿厢能否光滑无阻地在“轨道”中做升降运动。
7、将长绳的另一头系住“对重”，将多余的长绳剪掉或缠绕在乐高上。
小贴士
注意轿厢和对重的相对位置。如果让轿厢升到了电梯的最高处，对重则刚好在水平地面上，并且长绳处于被拉紧的状态。

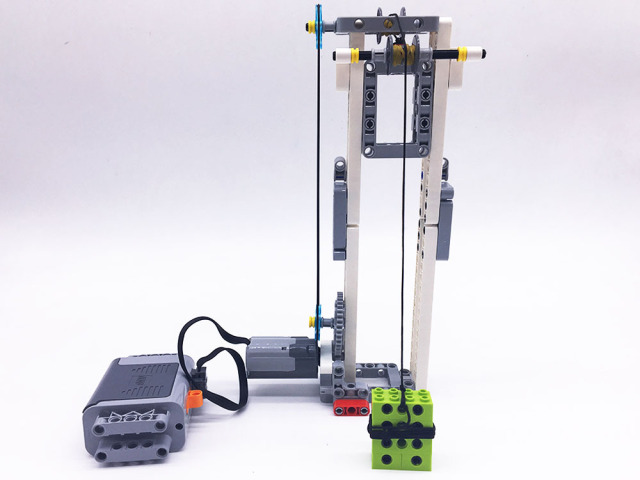

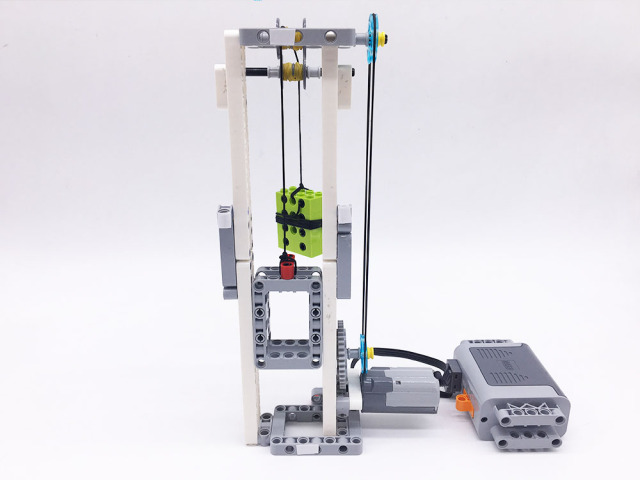

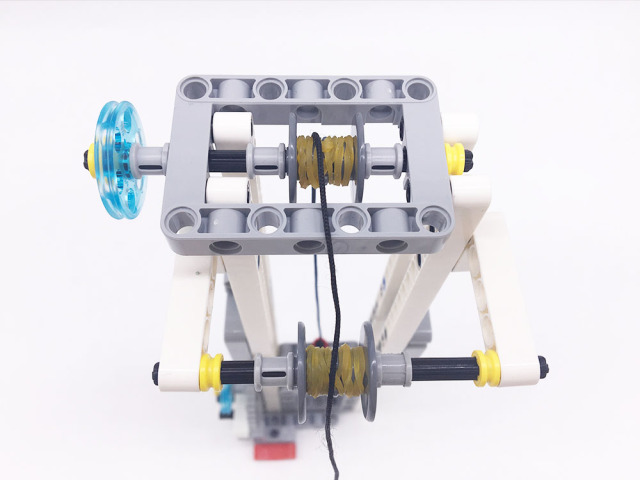

8、在两滑轮上挂上长橡皮筋，安装上电机、电池。
试试看，电梯能否顺利升降。
制作纸模
相关资源

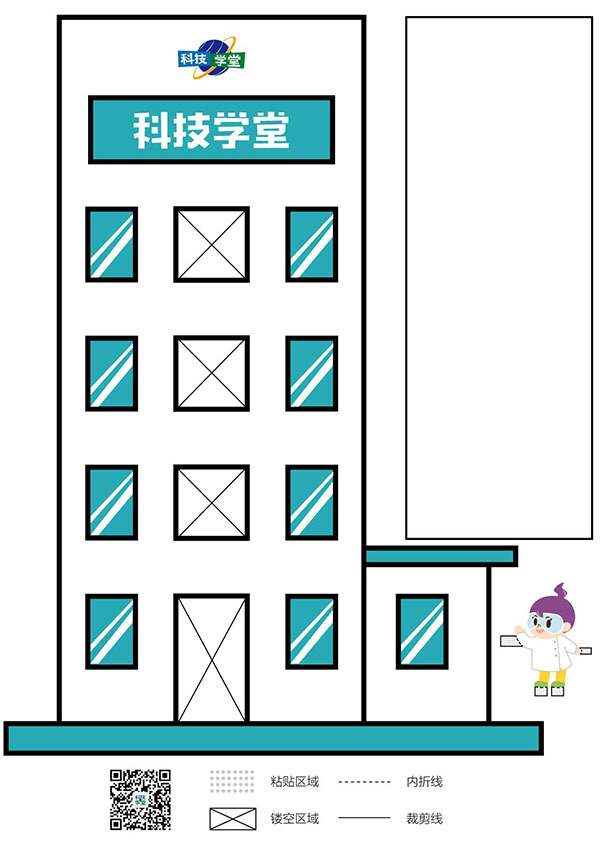

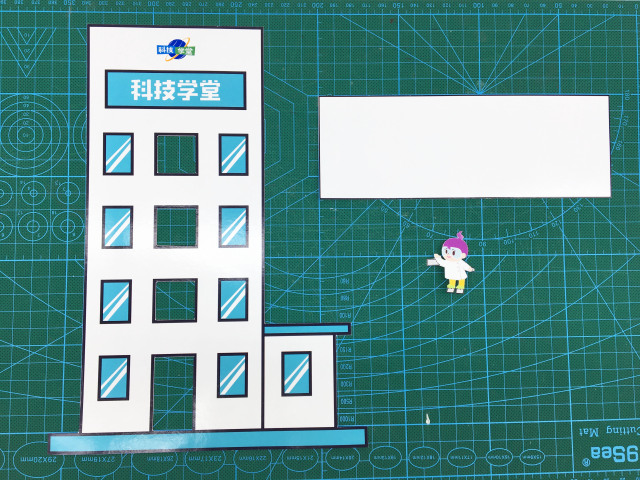

1、裁切、折叠 将纸模的各部分沿“裁剪”线剪下来，用美工刀对镂空区域进行镂空处理，并将纸模按内折线标记折出痕印。
2、粘贴

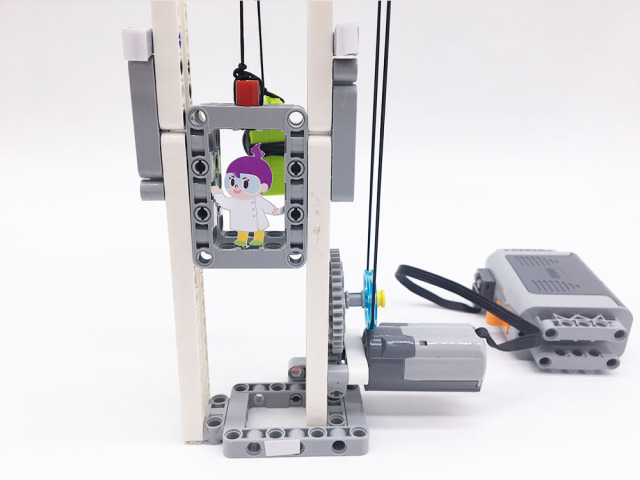

在纸模上的“粘贴”部分贴上双面胶，将“布布老师”
粘贴在“轿厢”里。
粘贴大楼正面的纸模，注意将镂空的窗户的位置与轿厢中的“布布老师”保持水平居中。

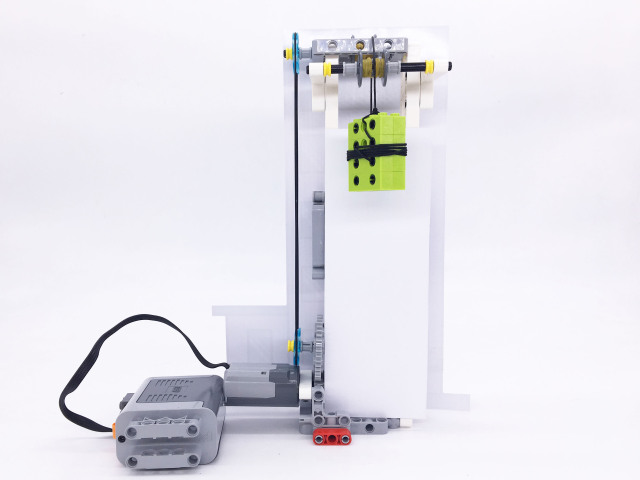

将剩下的那部分白卡纸粘贴在“电梯”背面。

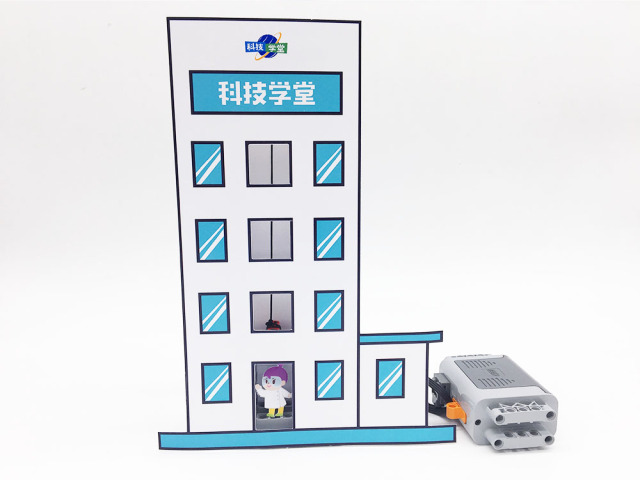

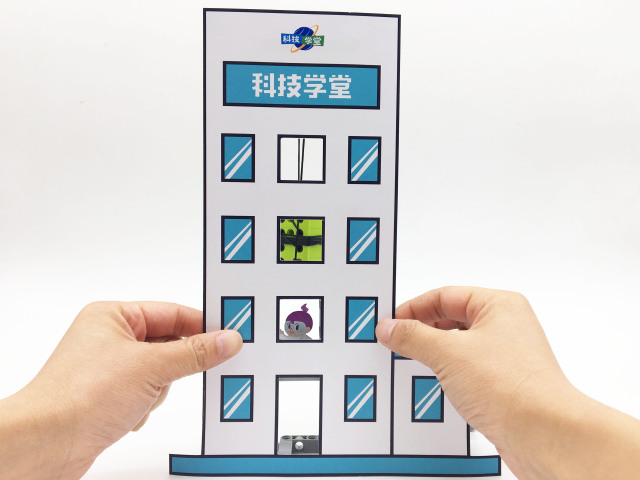

3、完成。

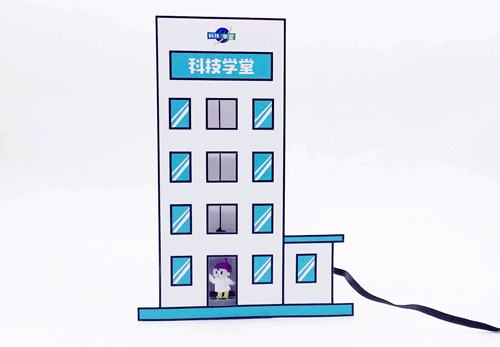

高楼电梯就做好了。
快让布布老师试试升降电梯，跟蝙蝠侠比赛看谁先上到高楼！
电梯曳引系统
现代生活中，高楼里的大部分电梯都是曳引电梯，它以拥有一个完整的电梯曳引系统为主要特征。电梯曳引系统一般由电动机、制动器、减速箱及曳引轮所组成。

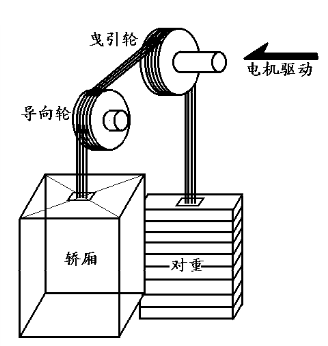

曳引式电梯原理（via.道客巴巴-电梯机械原理）
曳引钢丝绳通过曳引轮一端连接轿厢，一端连接对重装置。为使井道中的轿厢与对重各自沿井道中导轨运行且不相蹭，曳引机上放置一导向轮使二者分开。
轿厢与对重装置的重力使曳引钢丝绳压紧在曳引轮槽内产生摩擦力。这样，电动机转动带动曳引轮转动，驱动钢丝绳，拖动轿厢和对重作相对运动。即轿厢上升，对重下降；对重上升，轿厢下降。于是，轿厢在井道中沿导轨上、下往复运行，电梯执行垂直运送任务。
轿厢与对重能作相对运动是靠曳引绳和曳引轮间的摩擦力来实现的。这种力叫曳引力或驱动力。
依靠对重牵引着轿厢做往返运动的电梯，电机本身所需的驱动力就大大减小了。
快来制作一个高层升降电梯，跟小朋友们解释曳引电梯的原理吧！
